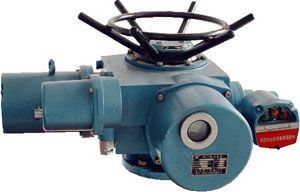

Z型多回轉閥門電動裝置，通稱為Z型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。Z型多回轉閥門電動裝置用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。Z型多回轉閥門電動裝置具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。Z型多回轉閥門電動裝置廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
 |
 |
|---|---|
| Z型多回轉閥門電動裝置 (智能型) | Z型多回轉閥門電動裝置 (普通型) |
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。相對濕度：≤90%（25℃時）。
3、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
4、防護等級：IP44～IP68
| 型號規格 | 額定轉距 （N.m） | 公稱推力 （KN） | 較大閥桿直徑(mm) | 較大轉圈數(圈) | 手動速比 | 輸出轉速(r/min) | 電機 | ||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 功率 (kw) | 電流 (A) | |||||||
| Z5 | 50 | 20 | 28 | 80 | 1：1 | 12 | YDF112 | 0.12 | 0.7 |
| Z10 | 100 | 40 | 28 | 80 | 1：1 | 24 | YDF212 | 0.25 | 1.3 |
| 36 | YDF221 | 0.37 | 1.6 | ||||||
| Z15 | 150 | 40 | 28 | 80 | 1：1 | 24 | YDF222 | 0.37 | 1.6 |
| 36 | YDF222 | 0.55 | 2.4 | ||||||
| Z20 | 200 | 100 | 40 | 80 | 1：1 | 18 | YDF221 | 0.37 | 1.6 |
| Z30 | 300 | 100 | 40 | 80 | 1：1 | 18 | YDF222 | 0.55 | 2.4 |
| Z45 | 450 | 150 | 48 | 120 | 1：1 | 24 | YDF311 | 1.1 | 3.4 |
| 20：1 | 36 | YDF312 | 1.5 | 4.5 | |||||
| Z60 | 600 | 150 | 48 | 120 | 1：1 | 24 | YDF312 | 1.5 | 4.5 |
| 20：1 | 36 | YDF321 | 2.2 | 6.5 | |||||
| Z90 | 900 | 200 | 60 | 120 | 1：1 | 24 | YDF321 | 2.2 | 6.5 |
| 25：1 | 36 | YDF322 | 3 | 9 | |||||
| Z120 | 1200 | 200 | 60 | 120 | 1：1 | 24 | YDF322 | 3 | 9 |
| 25：1 | |||||||||
| Z180 | 1800 | 325 | 70 | 150 | 25：1 | 24 | YDF411 | 4 | 11 |
| 36 | YDF412 | 5.5 | 14 | ||||||
| Z250 | 2500 | 325 | 70 | 150 | 25：1 | 24 | YDF412 | 5.5 | 14 |
| Z350 | 3500 | 700 | 78 | 120 | 25：1 | 18 | YDF421 | 7.5 | 19 |
| Z500 | 5000 | 700 | 78 | 120 | 25：1 | 18 | YDF422 | 10 | 26 |
| 序號 | 故障 | 原因 | 排除 |
|---|---|---|---|
| 1 | 電機起不動 | 1、電源線脫開 2、控制線路故障 3、行程或力矩機構失靈 |
1、檢查電源線 2、排除線路故障 3、排除行程或力矩機構故障 |
| 2 | 輸出軸旋向不符合規定 | 電源相序接受 | 調換任意兩電源線 |
| 3 | 電機過熱 | 1、連續工作時間太長 2、電機與電裝不配套 3、一相斷開 |
1、停止運行，使電機冷卻 2、檢查配套情況 3、檢查電源線 |
| 4 | 動行中電機停轉 | 1、電裝過載力矩控制器動件 2、閥門有故障 |
1、增大整定力矩 2、檢查閥門 |
| 5 | 閥門到位后電機不停轉或燈不亮 | 1、行程或力矩機構有故障 2、行程控制器調整不當 |
1、檢查行程或力矩控制機構 2、重調行程控制機構 |
| 6 | 遠方無閥位信號 | 1、遠傳電位器故障 2、電位器齒輪緊定螺釘松動 |
1、檢查更換電位器 2、擰緊電位器齒輪緊定螺釘 |
